斯塔克非标激光切割专机定制方案之吸尘器弯管切割专机定制案例
机床床身采用悬臂结构,使机床机构变的更加紧凑,而且减少了占地面积,方便了上下料。(简易示意图如下)
旋转台采用双工位可以有效的节省时间提供切割效率。

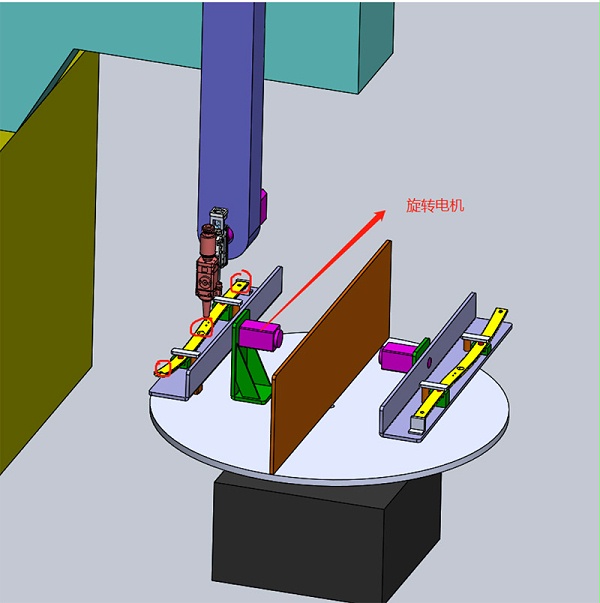

1、切割头垂直向下,工装上的旋转电机转动至工件表面需要切割的位置和切割头垂直一一进行切割。
2、切割侧面腰型孔:旋转z轴的偏摆电机至切割嘴垂直于被切割的表面,进行切割。
若您有需求,欢迎联系我们,专属工程师量身定制切割方案
