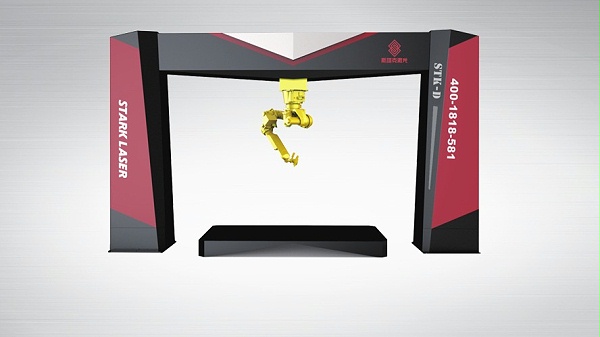

三维光纤激光切割机是六轴工业机械手与光纤激光器的高效组合,搭配轻量化设计的三维专用防撞切割头,能够实现对三维覆盖件或者是异型管件的空间曲线轨迹切割,并能添加多个附加轴实现七轴、八轴联动。
三维激光切割机是六轴工业机械手与光纤激光器的高效组合,搭配轻量化设计的三维专用防撞切割头,能够实现对三维覆盖件或者是异型管件的空间曲线轨迹切割,并能添加多个附加轴实现七轴、八轴联动。
设备选型主要选择合适的机械手与激光器功率,机械手型号根据客户工件尺寸及要求的切割精度选择,激光器功率根据工件材质跟厚度选择,常用机器人型号如下:
○ 日本发那科(FANUC):M10iA;M10iD;M20iA;M20iB(高精度切割要求推荐)
○ 日本川崎(kawasaki):RA010L(大型覆盖件切割推荐);RS020N
○ 史陶比尔(Staubli):RX160L
激光器功率:1KW-6KW。
常用品牌:IPG/nLIGHT/深圳创鑫/武汉锐科。
机器人型号参数如下:
机器人品牌 |
型号 |
臂展 |
负载 |
圆度(直径≥8mm) |
轨迹精度 |
特点 |
备注 |
---|---|---|---|---|---|---|---|
日本发那科(FANUC) |
M10iA |
1420mm |
12kg |
0.4mm |
良(±0.2mm) |
|
均可选配离线导图软件,移动工作台,旋转工作台,防护房等 |
M10iD |
1441mm |
12kg |
0.4mm |
良(±0.2mm) |
推荐 ,适合高精度切割场合 |
||
M20iA |
1811mm |
20kg |
0.4mm |
良(±0.2mm) |
|
||
M20iD |
1831mm |
25kg |
0.4mm |
良(±0.2mm) |
|
||
M20iB |
1853mm |
25kg |
0.3mm |
优(±0.15mm) |
推荐 ,适合高精度切割场合 |
||
M800 |
2040mm |
60kg |
0.15mm |
优(±0.1mm) |
精度好,速度快,热成型钢三维切割优选 |
||
日本川崎(kawasaki) |
RA010L |
1925mm |
10kg |
0.5mm |
一般(±0.25mm) |
适合一般精度覆盖件,切割幅面大,擅长超深工件勾边切割 |
|
RS020N |
1725mm |
20kg |
0.5mm |
一般(±0.25mm) |
|
||
史陶比尔(Staubli) |
RX160L |
2010mm |
28kg |
0.3mm |
优(±0.15mm) |
|
目前车门钣金件等三维覆盖件的加工量大多还是用开全序模冲压成型,这种传统的冲压方式,投入大,投产准备时间长,产品调整麻烦,人员需求多。尤其随着现在产品品类越来越多,更新换代速度越来越快,传统的冲压方式已明显跟不上企业的需求,这时,机械手三纬激光切割的优势就凸现了出来。
|
主要设备 | 使用比较 | 适用场合 |
---|---|---|---|
全序模冲压生产线 | 需要成型、冲孔、落料、修边等多台压机及配套模具 | 压机成本非常高,模具成本也很高,而且不同产品要开发不同模具,新模具开发周期一般需要3到6个月。调整麻烦、冲压工艺复杂、压机需要多人操作 | 适合单品种大批量生产,速度非常快 |
斯塔克三维激光切割机 | 坯料成型后一台三维设备就能独立生产 | 设备成本低,工艺简单上手快,准备时间少,投产速度快,调整便捷,一人即可操作 | 非常适合新品开发及多品种中小批量生产 |
斯塔克专注于三维激光切割,拥有强大的技术团队及售后服务团队,已经开发近20项专利,设备经过市场检验多年,质量稳定可靠,而且能够按照根据客户工件定制专机或配套其他自动化解决方案。
苏北集团客户,整车间批量订购,包含两台12米移动地轨机型
管件七轴联动激光切割机型
