斯塔克非标激光切割专机定制方案之上海大众高精度小五轴激光切割专机方案,客户要求：汽车A、B柱高精度切割，量大，最小孔φ5mm，热成型钢，最厚3mm，切割精度±0.05mm，自动化上下料，预算160万以内
斯塔克非标激光切割专机定制方案之上海大众高精度小五轴激光切割专机方案

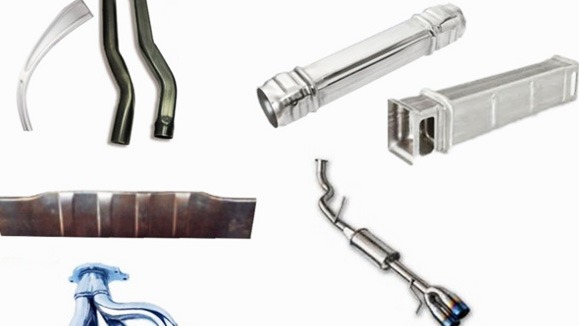

客户要求：汽车A、B柱高精度切割，量大，最小孔φ5mm，热成型钢，最厚3mm，切割精度±0.05mm，自动化上下料，预算160万以内
设备名称：高精度小五轴激光切割专机
1.配置表
设备主要由主机、光源、激光切割头、控制系统、排屑系统、烟雾净化系统等组成。
|
项目 |
序号 |
名称 |
数量 |
品牌 |
|
主机 |
1 |
床身 |
1 |
STK |
|
2 |
防护系统 |
1 |
STK |
|
|
切割光源 |
3 |
激光发生器 |
1 |
|
|
4 |
水冷机 |
1 |
中国同飞 |
|
|
激光切割头 |
5 |
三维激光切割头 |
1 |
|
|
6 |
安装附件 |
1 |
STK |
|
|
控制系统 |
7 |
数控系统 |
1 |
|
|
8 |
电气控制 |
1 |
STK |
|
|
9 |
离线编程软件 |
1 |
|
|
|
烟雾净化系统 |
12 |
烟雾净化器 |
1 |
|
2.1方案布置

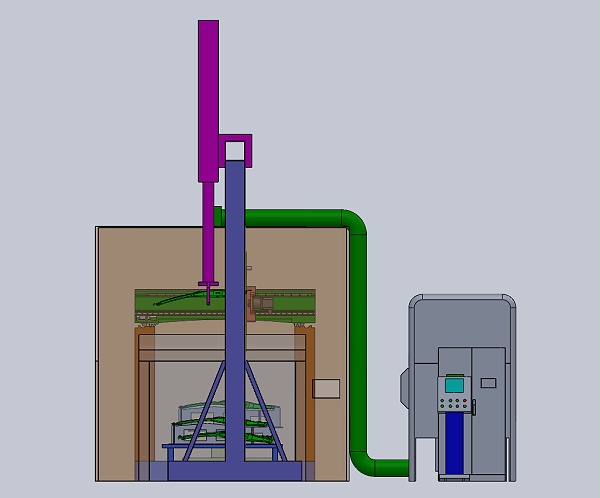

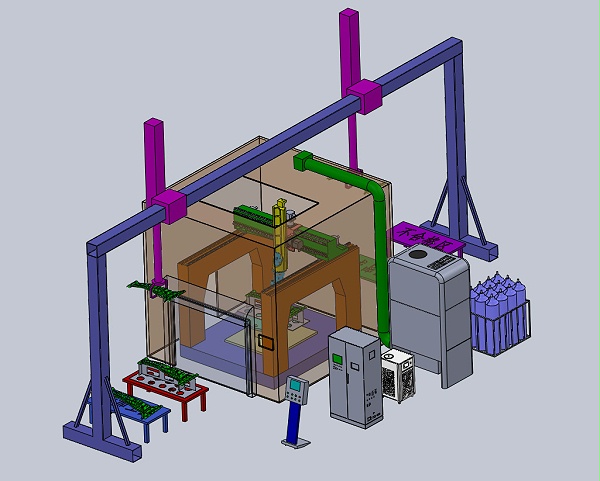

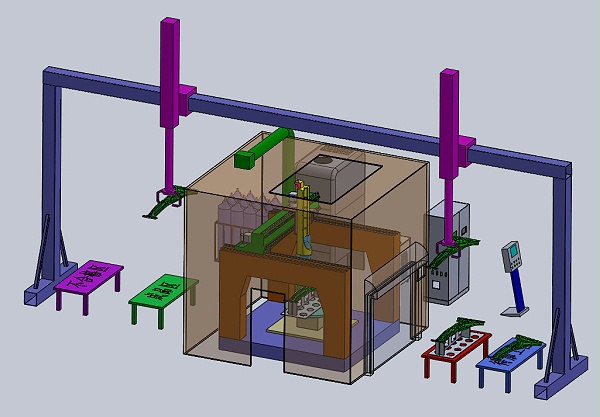

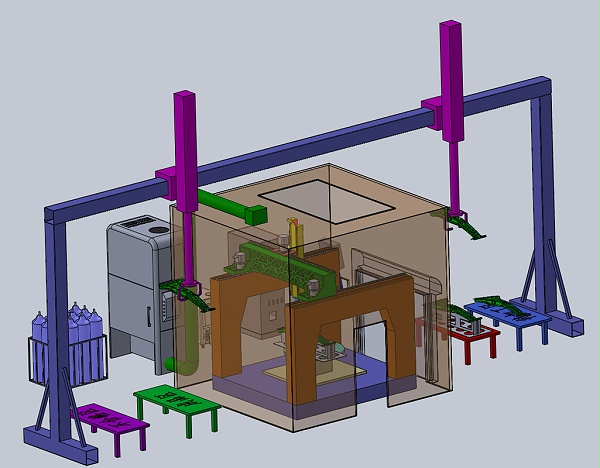

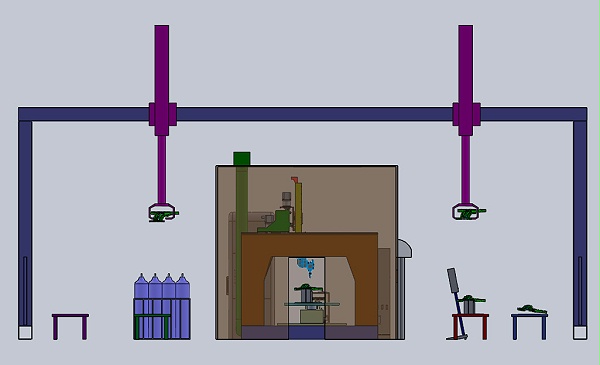

设备整体布置图如下(除尘器、电控柜、水冷机等附属设备可根据客户场地调整位置)：

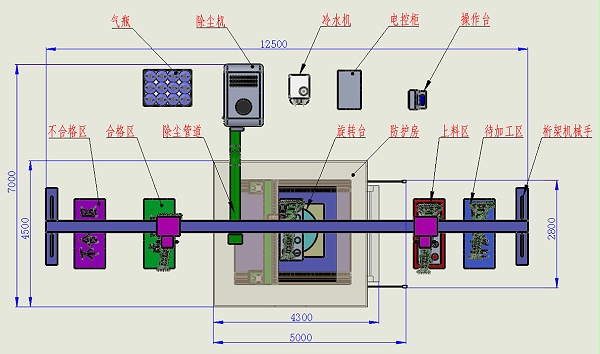

平面布置简图

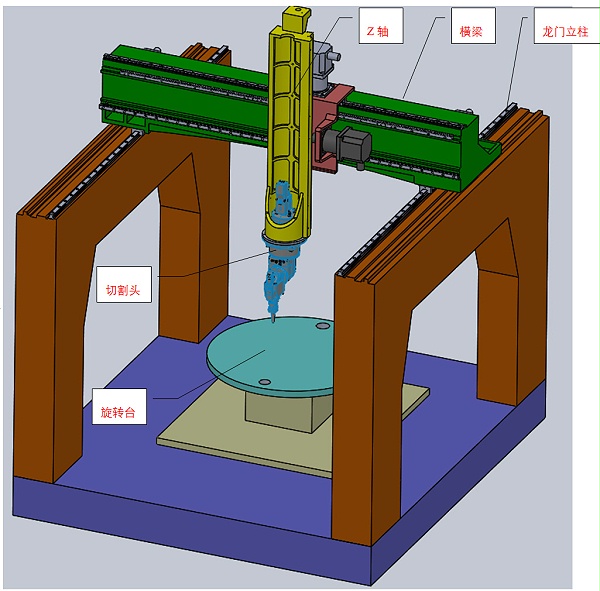

主要功能区域说明：工件装夹在旋转平台专用夹具上，工件由工作台旋转适应各个部位的加工。加工过程中，防护门全部关闭，防止激光泄漏。
设备占地6.5m*7.5m*4m。工件在上下料区域安装和拆卸，该区域全开放，配置安全防护，加工区域全封闭，保证生产操作人员安全。附属设备放置于设备外侧便于维护。加工区域内架设监控摄像头,用于对加工过程的观测。操作区域设置多处急停开关，便于紧急情况的处理。
2.2技术参数
主要技术指标
|
序号 |
名称 |
参数 |
备注 |
|
1 |
机床X轴行程 |
1000mm |
|
|
2 |
机床Y轴行程 |
2000mm |
|
|
3 |
机床Z轴行程 |
600mm |
|
|
4 |
机床B轴摆动范围 |
±135° |
|
|
5 |
机床旋转平台C轴旋转范围 |
n×360°mm |
|
|
6 |
X/Y/Z轴定位精度 |
±0.05mm |
|
|
7 |
X/Y/Z轴重复定位精度 |
≤0.03mm |
|
|
8 |
B、C轴定位精度 |
±25 arc seconds |
|
|
9 |
B、C轴重复定位精度 |
±10 arc seconds |
|
|
10 |
X、Y最大定位速度 |
60m/s |
|
|
11 |
A、B轴最大定位速度 |
120r/min |
|
|
12 |
X、Y、Z轴加速度 |
8m/s2 |
|
|
13 |
B轴最大角加速度 |
60rad/s2 |
|
|
14 |
电源额定电压 |
380V |
|
若您有需求，欢迎联系我们，专属工程师量身定制切割方案
