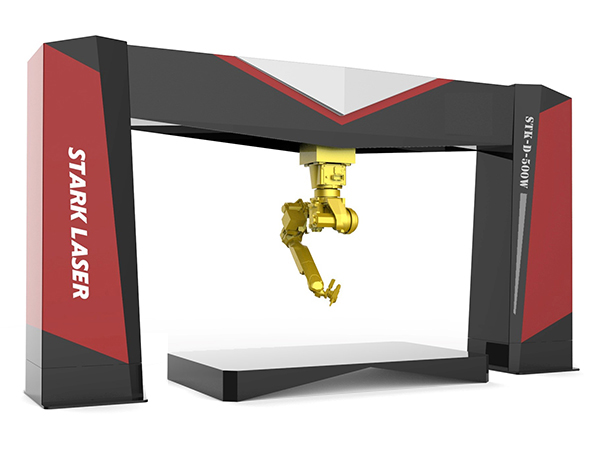

三维激光切割机是六轴工业机械手与光纤激光器的高效组合,搭配轻量化设计的三维专用防撞切割头,能够实现对三维覆盖件或者是异型管件的空间曲线轨迹切割,并能添加多个附加轴实现七轴、八轴联动。
设备选型主要选择合适的机械手与激光器功率,机械手型号根据客户工件尺寸及要求的切割精度选择,激光器功率根据工件材质跟厚度选择,常用机器人型号如下:
○ 日本发那科(FANUC):M10iA;M10iD;M20iA;M20iB(高精度切割要求推荐)
○ 日本川崎(kawasaki):RA010L(大型覆盖件切割推荐);RS020N
○ 史陶比尔(Staubli):RX160L
激光器功率:1KW-6KW。
常用品牌:IPG/nLIGHT/深圳创鑫/武汉锐科。
机器人型号参数如下:
机器人品牌 |
型号 |
臂展 |
负载 |
圆度(直径≥8mm) |
轨迹精度 |
特点 |
备注 |
---|---|---|---|---|---|---|---|
日本发那科(FANUC) |
M10iA |
1420mm |
12kg |
0.4mm |
良(±0.2mm) |
|
均可选配离线导图软件,移动工作台,旋转工作台,防护房等 |
M10iD |
1441mm |
12kg |
0.4mm |
良(±0.2mm) |
推荐 ,适合高精度切割场合 |
||
M20iA |
1811mm |
20kg |
0.4mm |
良(±0.2mm) |
|
||
M20iD |
1831mm |
25kg |
0.4mm |
良(±0.2mm) |
|
||
M20iB |
1853mm |
25kg |
0.3mm |
优(±0.15mm) |
推荐 ,适合高精度切割场合 |
||

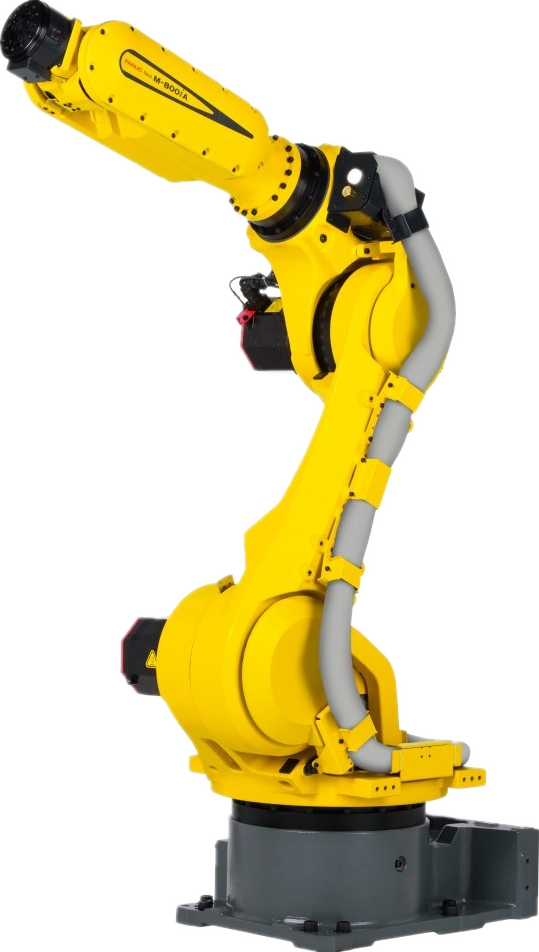

M800 |
2040mm |
60kg |
0.15mm |
优(±0.1mm) |
精度好,速度快,热成型钢三维切割优选 |
||
日本川崎(kawasaki) |
RA010L |
1925mm |
10kg |
0.5mm |
一般(±0.25mm) |
适合一般精度覆盖件,切割幅面大,擅长超深工件勾边切割 |
|
RS020N |
1725mm |
20kg |
0.5mm |
一般(±0.25mm) |
|
||
史陶比尔(Staubli) |
RX160L |
2010mm |
28kg |
0.3mm |
优(±0.15mm) |
|
目前车门钣金件等三维覆盖件的加工量大多还是用开全序模冲压成型,这种传统的冲压方式,投入大,投产准备时间长,产品调整麻烦,人员需求多。尤其随着现在产品品类越来越多,更新换代速度越来越快,传统的冲压方式已明显跟不上企业的需求,这时,机械手三纬激光切割的优势就凸现了出来。
|
主要设备 | 使用比较 | 适用场合 |
---|---|---|---|
全序模冲压生产线 | 需要成型、冲孔、落料、修边等多台压机及配套模具 | 压机成本非常高,模具成本也很高,而且不同产品要开发不同模具,新模具开发周期一般需要3到6个月。调整麻烦、冲压工艺复杂、压机需要多人操作 | 适合单品种大批量生产,速度非常快 |
斯塔克三维激光切割机 | 坯料成型后一台三维设备就能独立生产 | 设备成本低,工艺简单上手快,准备时间少,投产速度快,调整便捷,一人即可操作 | 非常适合新品开发及多品种中小批量生产 |
双机协作,自动避让,双倍效率,双倍加工行程
工程车后桥切割,10mm碳钢
3KW立装机型,批量切割5mm不锈钢三维腔体
高精度机型,精密冲压产品三维激光切割机
电梯扶手三维激光切割,替代原有线切割工艺,效率提升15倍
苏北集团客户,整车间批量订购,包含两台12米移动地轨机型
弯管件8轴激光切割机
后备箱轮毂罩自动化加工产线(冲压+三维激光切割),交钥匙工程
管件七轴联动激光切割机型
改装车钣金切割,车辆无需定位,视觉定位程序自动调整,方便快捷
工程车辆覆盖件切割机型
奥迪尾箱支架管件激光切割,定制直角切割头,加工干涉区域小
4KW三维激光切割机型
医疗器械行业三维激光切割,替代原有机械加工,效率提升10倍
电动车行业批量激光切割,替代原有全序模冲压生产线。程序调整方便,满足电动车更新换代加工需求,大幅提高新车型上市时间
特别说明:
1.各机型配置及参数可根据客户要求定制,网站中的数据值反映的是一定条件下的能力,验收条件依据合同或技术方案。
2.被加工物虽然属于同一种规格品种,但是由于加工部位、表面状况、材料成分的不同,或因加工形状的不同,有时候在加工性能和品质上会产生差异。
